能測量NOx、SO2、CO、CO2、CH4、O2的紅外氣體分析儀ZKJ型

一、產品簡介：

    測量焚燒爐、燃燒排氣、各種工業爐等的NOX、SO2、CO、CO2、CH4、O2氣體分析儀。
    1臺分析儀可同時連續測量5組分氣體的組分。

二、特點

 最適合測量焚燒爐、燃燒排氣、各種工業爐等的NOx、SO2、CO、CO2、CH4、O2 氣體濃度。

· 最多可以同時連續檢測NO、SO2、CO、CO2、CH4、N2O中的4種組分以及加上O2，最多5種組分的氣體

· 采用mass-flow，幾乎不受其它氣體的影響

· 具有自動校正、O2換算輸出、平均值輸出、報警等豐富的功能

· 采用清晰易見的大型液晶顯示，能同時監視5種組分的濃度變化

· 19英寸柜機安裝結構，很容易構建氣體分析系統

· 備有內置磁氧分析儀或另售品氧化鋯氧分析儀2種測量O2的儀表

· 量程比最大達1:25,而且在指定量程內能自由地進行量程設定、變更

· 漂移為±1%FS/周(0-200ppm以上的量程)

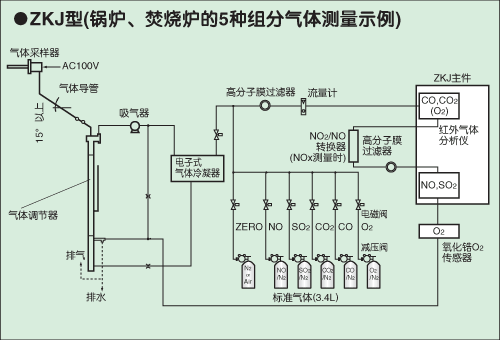

三、氣體采樣系統構成例

   下圖是測量鍋爐，垃圾焚燒爐等燃燒排氣監視器的5組分氣體的一般系統構成例。
   本公司可建構適合各種用途的系統。

四、ZKJ型紅外氣體分析儀主要規格參數：

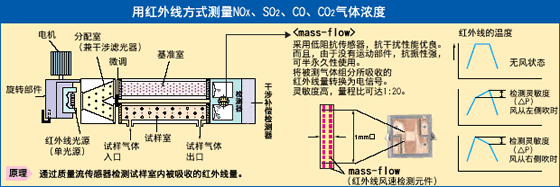

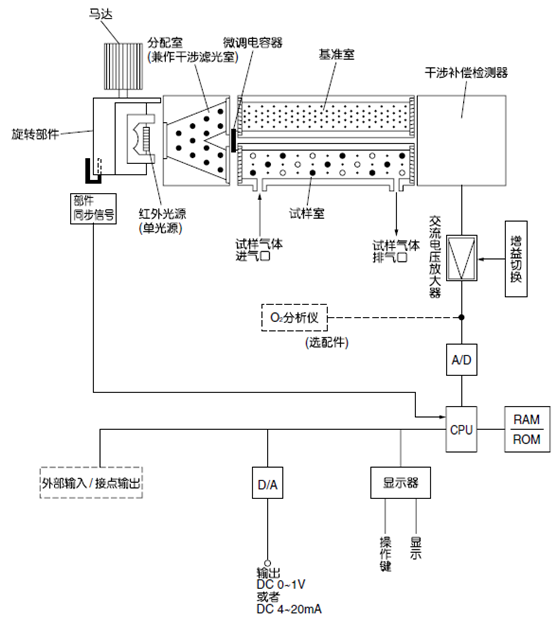

五、紅外式測量原理圖 (NO、SO2、CO2、CO、CH4、N2O)

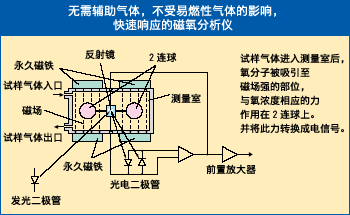

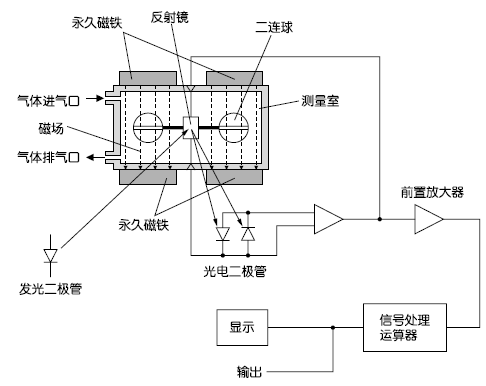

六、磁氧式測量原理圖 (O2)

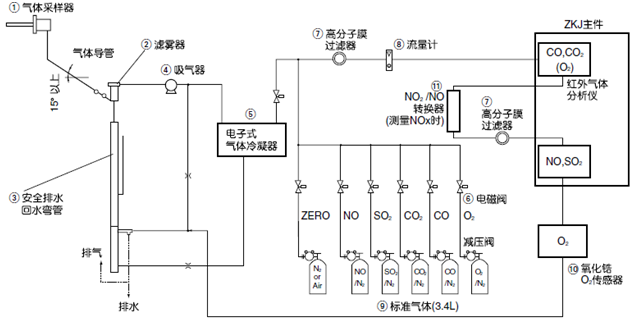

七、氣體采樣系統組成示例

下圖是用于監控鍋爐、垃圾焚燒爐等的燃燒廢氣而構建的測量5種氣體組分的常規系統示例。

八、各組件的作用

①  氣體采樣器：帶加熱式不銹鋼過濾器氣體采樣器、過濾網孔徑為標準40μm

②  濾霧器：分離排水及去除塵霧

③  安全排水回水彎管：防止吸入排水、與定壓擴散器組合動作

④  吸氣器：用于吸取試樣氣體(試樣氣體流量約2L/分)

⑤  電子式氣體冷凝器：去除試樣氣體中的水分

⑥  電磁閥：用于導入校正氣體

⑦  高分子膜過濾器：在使用玻璃纖維過濾紙或PTFE過濾器除去微細灰塵的同時，主件監視灰塵的附著狀態

⑧  流量計：調整、監視采樣氣體的流量

⑨  標準氣體： 是校正分析儀的零點、滿量程的基準氣體。共計使用零點氣體、滿量程氣體NOx、SO2、CO、CO2、O26種

⑩  氧化鋯O2傳感器：(已內置于分析儀時不需要)是外置氧化鋯式氧傳感器。測量氣體中的氧濃度(0~25%)

⑾  轉換器：附加于NOx分析裝置中。是使用特殊催化劑將NO2氣體高效地轉化成NO的轉換器
