一、圓形煙道

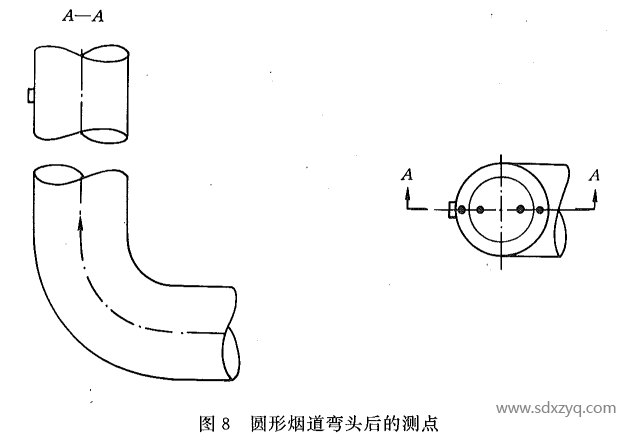

1、將煙道分成適當數量的等面積同心環，各測點選在各環等面積中心線與呈垂直相交的兩條直徑線的交點上，其中一條直徑線應在預期濃度變化最大的平面內，如當測點在彎頭后，該直徑線應位于彎頭所在的平面A-A內(圖8)。

2、對符合（采樣位置應優先選擇在垂直管段。應避開煙道彎頭和斷面急劇變化的部位。采樣位置應設置在距彎頭、閥門、變徑管下游方向不小于6倍直徑，和距上述部件上游方向不小于3倍直徑處。對矩形煙道，其當量直徑D=2AB/(A+B)，式中A、B為邊長。）要求的煙道，可只選預期濃度變化最大的一條直徑線上的測點。

3、對直徑小于0.3m、流速分布比較均勻、對稱并符合（采樣位置應優先選擇在垂直管段。應避開煙道彎頭和斷面急劇變化的部位。采樣位置應設置在距彎頭、閥門、變徑管下游方向不小于6倍直徑，和距上述部件上游方向不小于3倍直徑處。對矩形煙道，其當量直徑D=2AB/(A+B)，式中A、B為邊長。）要求的小煙道，可取煙道中心作為測點。

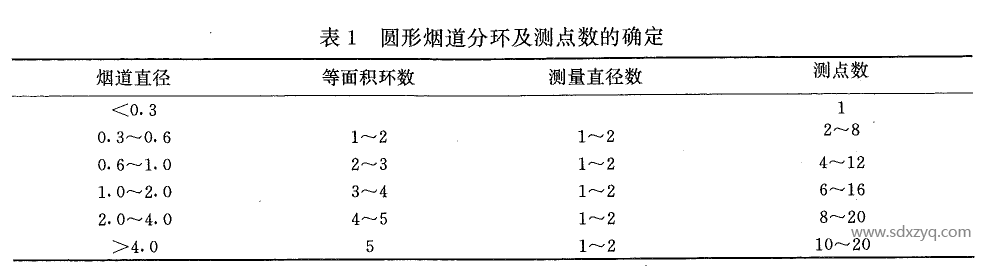

4、不同直徑的圓形煙道的等面積環數、測量直徑數及測點數見表1，原則上測點不超過20個。

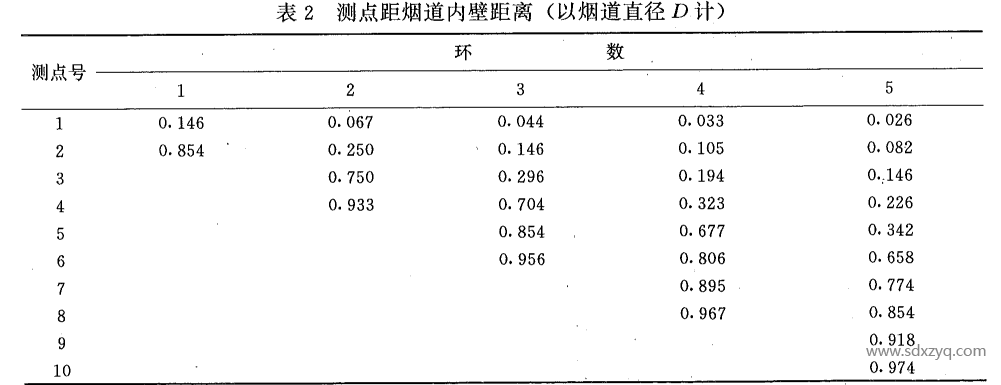

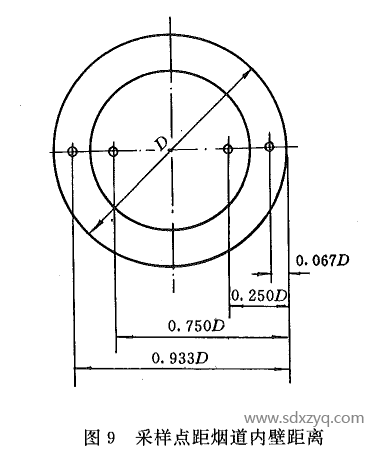

5、測點距煙道內壁的距離見圖9,按表2確定。當測點距煙道內壁的距離小于25mm時,取25 mm。

二、矩形或方形煙道

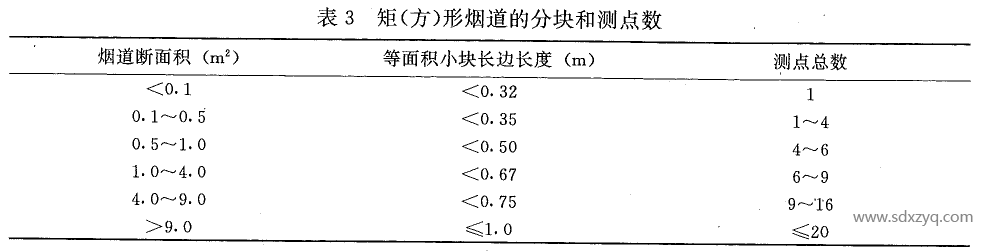

1、將煙道斷面分成適當數量的等面積小塊，各塊中心即為測點。小塊的數量按表3.的規定選取。原則上測點不超過20個。

2、煙道斷面面積小于0.1m2，流速分布比較均勻、對稱并符合（采樣位置應優先選擇在垂直管段。應避開煙道彎頭和斷面急劇變化的部位。采樣位置應設置在距彎頭、閥門、變徑管下游方向不小于6倍直徑，和距上述部件上游方向不小于3倍直徑處。對矩形煙道，其當量直徑D=2AB/(A+B)，式中A、B為邊長。）要求的，可取斷面中心作為測點。

三、當煙道布置不能滿足（采樣位置應優先選擇在垂直管段。應避開煙道彎頭和斷面急劇變化的部位。采樣位置應設置在距彎頭、閥門、變徑管下游方向不小于6倍直徑，和距上述部件上游方向不小于3倍直徑處。對矩形煙道，其當量直徑D=2AB/(A+B)，式中A、B為邊長。）要求時，應增加采樣線和測點。
